GW5-40.5型隔離開關

產品概述：

GW5-35、GW5-40.5、GW5-72.5、GW5-126型隔離開關是供高壓線路在無載流情況下進行換接，以及被檢修的高壓母線、斷路器等電氣設備與帶電高壓母線進行電氣隔離之用，在主閘刀處于正常分閘位置時，提供一個負荷安全要求的可見的絕緣距離。

本隔離開關滿足GB1985《交流隔離開關》及IEC-129《交流隔離開關與接地開關》標準要求。因此，它性能可靠、運行安全；而且體積小，結構簡單，安裝調試方便。由三個單極和機構組成，每個單極隔離開關由兩個棒式支柱絕緣子分別固定在一個底座上，夾角為50°成一個V型結構，本體一側瓷瓶轉動，另一瓷瓶通過開關底座內的傘齒輪轉動。主導電回路采用銅制材料，觸頭、觸指局部兩面鍍銀，同流能力強，操作機構采用CS17手力機構，質輕靈活，機構輸出軸之間設計有機械聯鎖，并可配電磁鎖，可確保防誤操作，也可配用CJ6型電動操作機構，以滿足用戶不同要求。

GW5-40.5型隔離開關是供高壓線路在無載流情況下，進行切換線路以及對被檢修的電氣設備進行電氣隔離的三級戶外高壓電器，產品性能滿足GB1985《交流高壓隔離開關和接地開關》及IEC-129標準要求。該型隔離開關為雙柱式V型結構，自清洗效果好，放濕閃能力強，底座安裝占地小，可正裝側裝。

特點：

1  改進了軸承轉盤結構，使軸承座實現了防水功能。且配有注油孔、調整螺釘，開關的整體性強且維護更加簡單、方便。

2  導電桿與觸頭之間、導電桿與觸指座之間均采用銅焊工藝，另外觸指與觸指座之間加裝軟連接，使產品的主回路電阻比采用螺釘鏈接的大幅減小，從而減少觸頭在運行中的發熱問題。接地導桿采用導電性能優良的鋁合金，出頭部分采用紫銅件，導電桿與底座連接處及接地觸指座之間均加裝軟連接，因此接地回路的接地可靠性大大的增強。

3  主導電外露部分軍采用紫銅鍍銀的表面處理工藝，鍍銀處理，表面光潔、美觀、抗復試能力強、持久耐用。

4  改進軸與孔配合方式：鐵與銅配合改為銅與銅配合或不銹鋼與銅配合，解決了在戶外長期使用出現的銹死現象。外漏標準件采用不銹鋼；金屬件采用熱鍍鋅處理，開關的耐腐蝕能力更強。

5  大量采用精鑄件替代焊接件，減少焊接不牢等安全性問題。

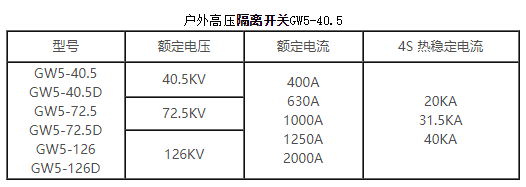

 技術參數：
