      產品詳情

      產品概述:

      GN22-12、  GN22-12C、  GN22-12D系列戶內高壓隔離開關,為大電流戶內高壓隔離開關,適用于額定電壓10kV,三相交流50Hz電力系統中,高壓開關設備作為有電壓無負載的情況下分合電路之用。

      GN22開關結構設計新穎、合理、獨具一格。它采用了兩步動作的鎖緊方式,使開關動熱穩定性能優異,操作力小。它采用了環氧樹脂和絕緣子及刷鍍銀等新材料新工藝,使開關導電性能好,體積小,質量輕。它的出線端子便于與真空斷路器、油斷路器連接,可縮小過度接頭,降低成本。

      使用環境:

             1、海拔:不超過1000m;

             2、周圍空氣溫度:-30 ~+40

             3、周圍環境相對濕度:日平均不大于95%,月平均值不大于90%

             4、地震強度不超過8級;

             5、安全場所:沒有火災,易燃,易爆,嚴重污穢,化學腐蝕及劇烈振動場所。

               開關的結構與工作原理:

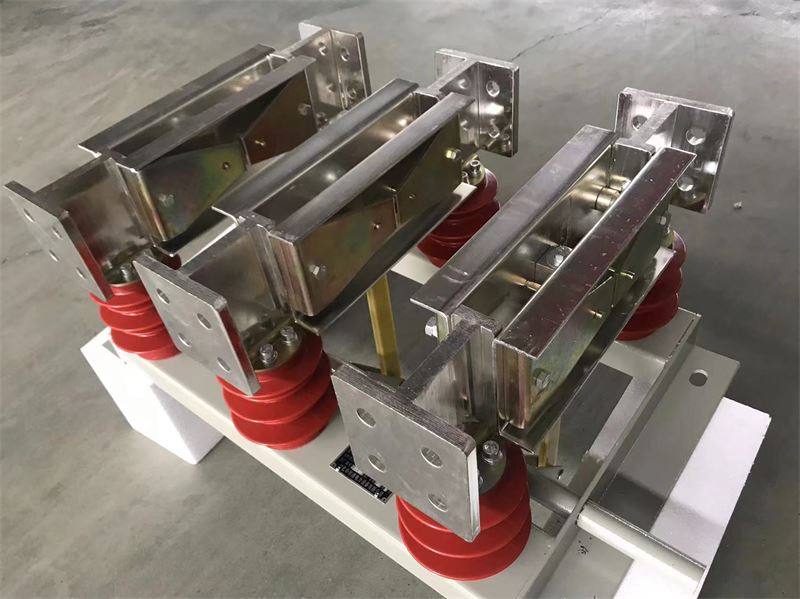

            GN22-12/2000A-6300A戶內高壓隔離開關屬三相閘刀式隔離開關,每相導電部分通過兩個支柱絕緣子固定在底架上,三相平行安裝,導電部分由觸頭、觸刀、觸座組成,各相閘刀中間均有拉桿絕緣子,拉桿絕緣子與底架旋轉軸上的小拐臂連接,底架旋轉軸通過操作拉桿與CS6-2手動操作機構或CJ6-A電動構連接。本產品與傳統結構產品不同之處在于,為了減少接觸壓力與操作力矩之間的矛盾,采用了合閘、鎖緊兩步動作原理,在主軸旋轉75°角為移動合閘。它用于轉動觸刀從分閘位到合閘極限位置,主軸繼續旋轉8°角為鎖緊動作。其原理是通過拉桿向下移動推動鋼球,鋼球推動滑頂軸,滑頂軸推動磁鎖板,通過磁鎖板的彈性漲緊形成對觸刀的壓力,使觸刀與觸頭鎖緊。另外觸刀有一定的初壓力,因而有一定的自清掃作用,分閘與之相反。

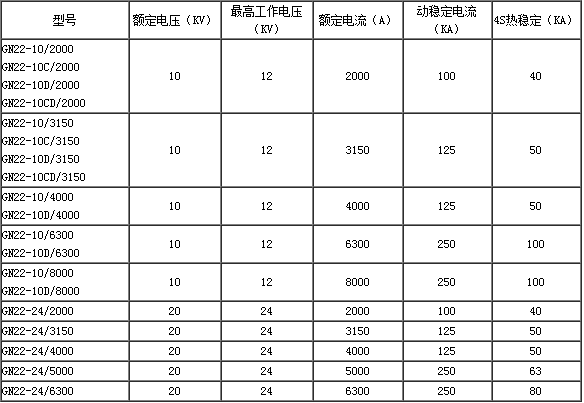

               主要技術參數:
