GW9-12型戶外交流高壓隔離開關

產品概述：

GW9型戶外交流高壓隔離開關是交流50Hz的戶外裝置，用于頻率為50Hz、10kV的供電網中，供高壓線路在有電壓無負載情況下進行換接，以及對被檢修的高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用。也可用于分、合很小的電容電流和電感電流。

GW9型戶外交流高壓隔離開關供三相線路系統單相使用，其結構簡單、經濟、使用方便。隔離開關的額定電流有：200A;400A;600A和1250A。

GW9型戶外交流高壓隔離開關分合時用絕緣鉤棒操作，閘刀合閘時本體帶有自鎖裝置。本產品分為普通型和防污型兩種。

    使用環境條件：

    1、海拔高度1000ｍ；

   2、環境溫度為-25℃～+40℃；

   3、風壓不超過700Pa；

   4、覆冰厚度不超過1mm；

   5、地震烈度不超過8度；

   6、安裝場所應無經常性的劇烈震動及易燃、易爆物質和化學腐蝕的影響。

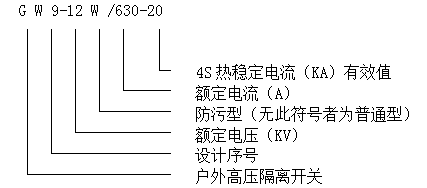

產品型號：

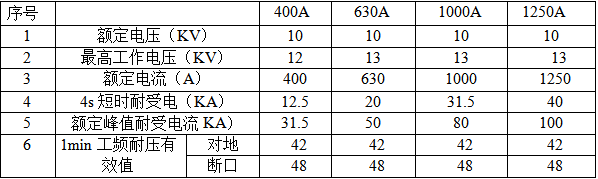

型號規格及技術參數：

    結構原理：

   GW9—12開關為單相式結構。每相由底架、支柱絕緣子、主閘刀、動觸頭、靜觸頭組成。閘刀上裝有國定鉤和自鎖裝置，供絕緣鉤棒進行分、合閘操作。隔離開關可以垂直傾斜安裝。
