(H)GW4M-15型戶外交流高壓隔離開關

所屬類別：GW4系列

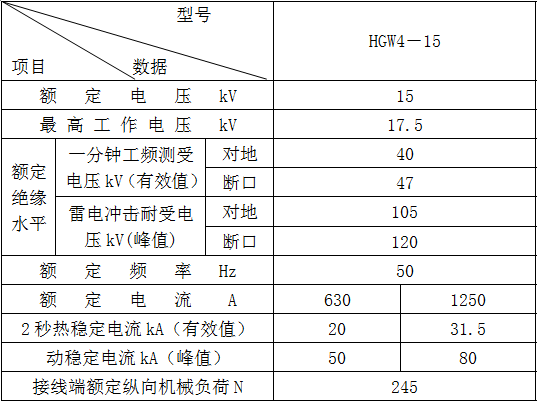

產品描述：產品概述：（H）GW4M-15型戶外交流高壓隔離開關供有電壓無負荷時，分合電路之用。（H）GW4M-15型產品是GW4-15型的改進型產品，其絕緣子由瓷質改進為復合絕緣子，增大了爬電比距，機械強度和抗冷熱性能都有了較大提高，產品重量輕、不易碰損。結構與工作原理：（H）GW4M-15型、隔離開關為雙柱結構：制成單高度相型或籍助連桿組成三相聯動的隔離開關，但也可單相出廠，單相使用。隔離開關由底架、棒式支柱絕緣子、導電部分等組成。底架部分由角鋼與鋼板通過焊接以及機械聯接而成，底座兩端固定兩軸承座，棒型支柱絕緣子固定軸承上端的回轉板上。導電部分分別固定于兩棒型支柱絕緣子頂端，采用閘刀嵌入式結構，主閘刀分成兩半。閘刀采用具有足夠剛性和導電性能良好的紫銅排制成。閘刀一邊裝有三對觸指，其接觸壓力籍助于彈簧壓力產生，合閘時，閘刀的另一邊嵌入觸指內在彈簧壓力下可靠接觸。出線部分主要由接線頭、銅球及彈簧等組成的滾動式接觸聯接。隔離開關三極聯動原理：當進行分合閘操作時，將機構的操作手柄作水平旋轉，帶動隔離開關導電閘刀一側旋轉，通過固定在回轉板上的拉桿轉動，使另一側導電閘刀同步反向旋轉，從而保證兩刀閘分合閘動作一致。產品參數：

銷售/服務范圍：

相關標簽：

13937477688

產品詳情

產品概述：

（H）GW4M-15型戶外交流高壓隔離開關供有電壓無負荷時，分合電路之用。

（H）GW4M-15型產品是GW4-15型的改進型產品，其絕緣子由瓷質改進為復合絕緣子，增大了爬電比距，機械強度和抗冷熱性能都有了較大提高，產品重量輕、不易碰損。

結構與工作原理：

（H）GW4M-15型、隔離開關為雙柱結構：制成單高度相型或籍助連桿組成三相聯動的隔離開關，但也可單相出廠，單相使用。

隔離開關由底架、棒式支柱絕緣子、導電部分等組成。

底架部分由角鋼與鋼板通過焊接以及機械聯接而成，底座兩端固定兩軸承座，棒型支柱絕緣子固定軸承上端的回轉板上。

導電部分分別固定于兩棒型支柱絕緣子頂端，采用閘刀嵌入式結構，主閘刀分成兩半。閘刀采用具有足夠剛性和導電性能良好的紫銅排制成。閘刀一邊裝有三對觸指，其接觸壓力籍助于彈簧壓力產生，合閘時，閘刀的另一邊嵌入觸指內在彈簧壓力下可靠接觸。
